Generation 5.0

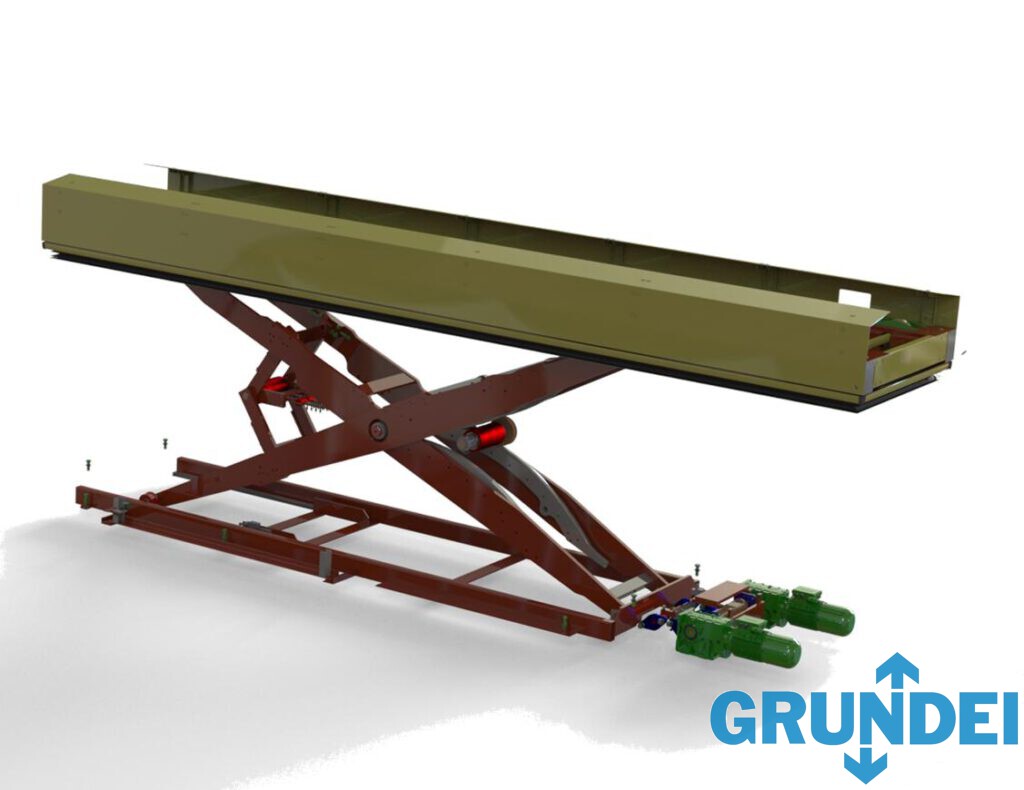

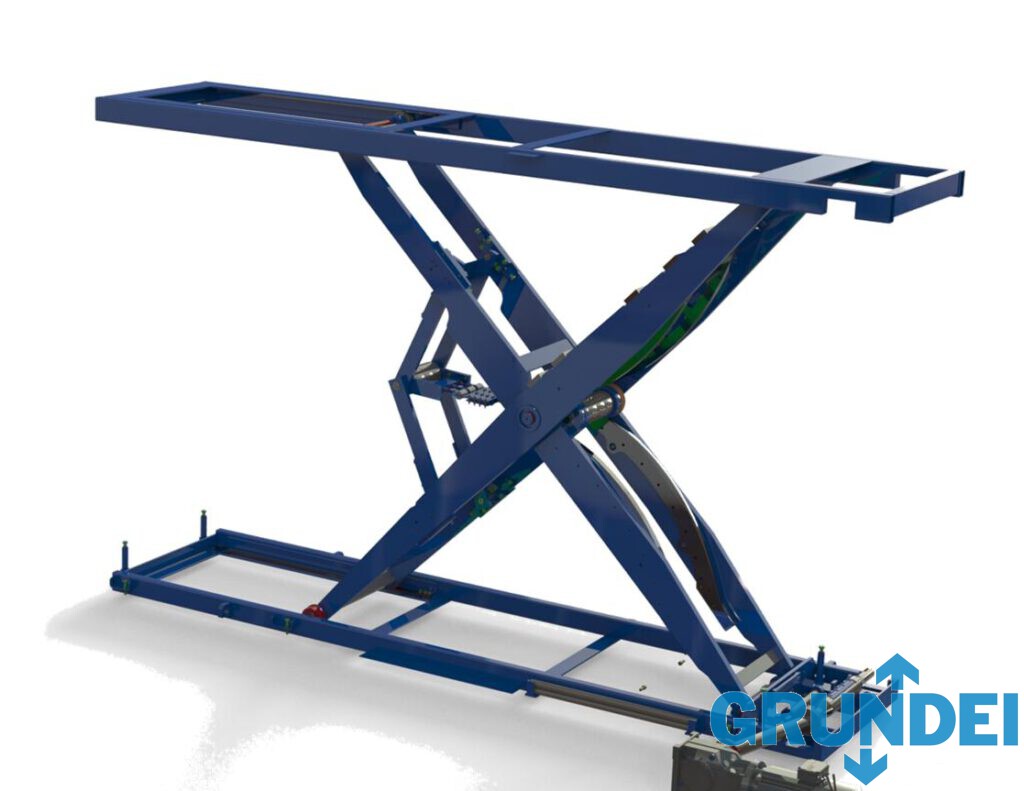

Grundei Riementische sind durch die Bauart mit dem Kniehebel in der ausgefahrenen Position sehr steif (unnachgiebig). Der Kniehebel wirkt wie eine Stütze zwischen den Scherenblättern. Durch den Kniehebel werden in der ausgefahrenen Position die Gurtkräfte sehr gering.

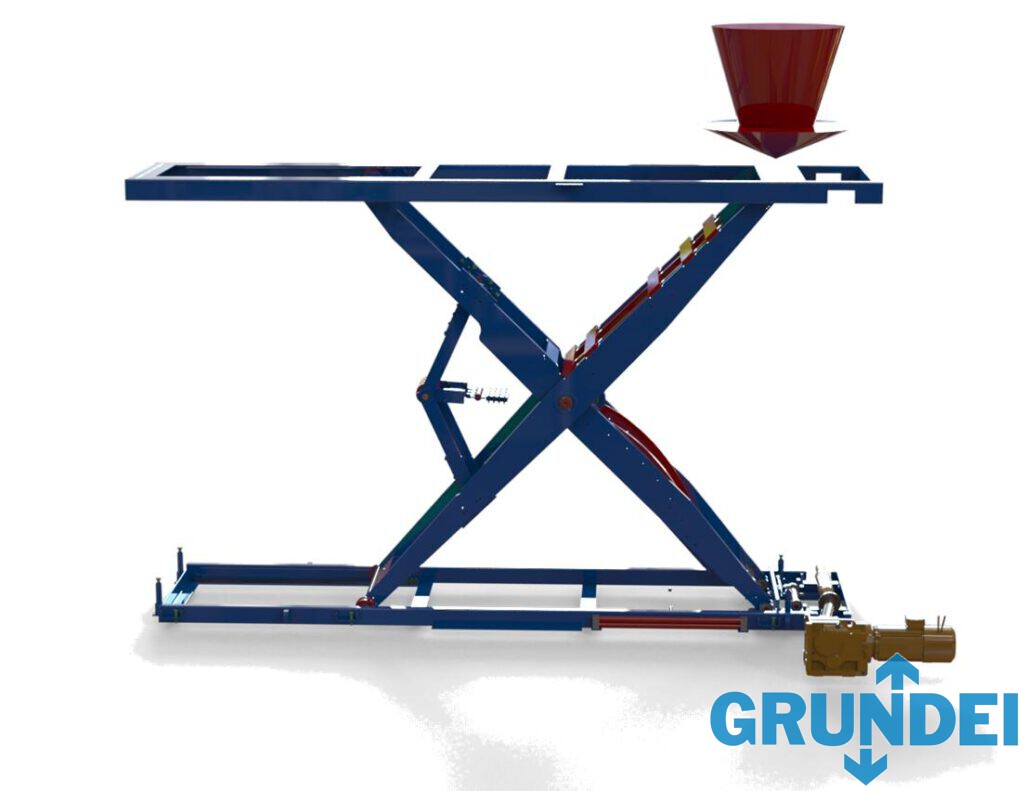

In unseren ausführlichen und umfassenden Tests mit einer Tonne Förderlast, wurde der Hebetisch ungeladen hochgefahren und in oberer Position belastet. Der Oberrahmen gab nicht mehr als 2 mm nach.
Durch das mechanische System sackt der Oberrahmen nicht wie ein Hydraulischer Hebetisch über die Zeit ab.

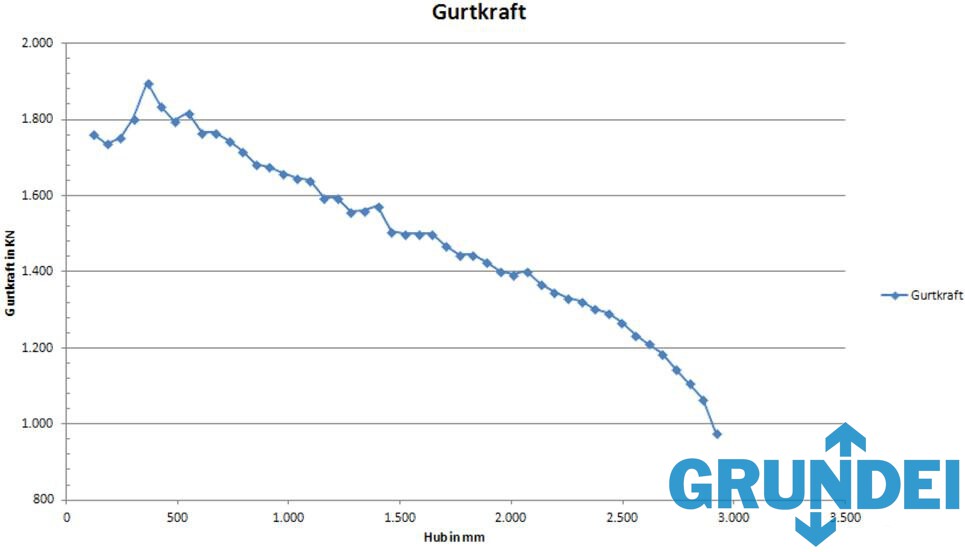

Darstellung der Gurtkraft über einen Hub von drei Metern.
Der Kniehebel nimmt über den Hub die Kraft aus dem System.
Hierdurch erreichen wir hohe Sicherheiten im Gurt und können PLD Hubtische mit 3 Gurten anbieten. Für PLD Hubtische benötigt man ein redundantes Antriebsystem und eine Gurtsicherheit von mindestens dem 10-fachen.
Durch den Kniehebel ergibt sich in ausgefahrener Position eine Gurtsicherheit von über dem 25-fachen.

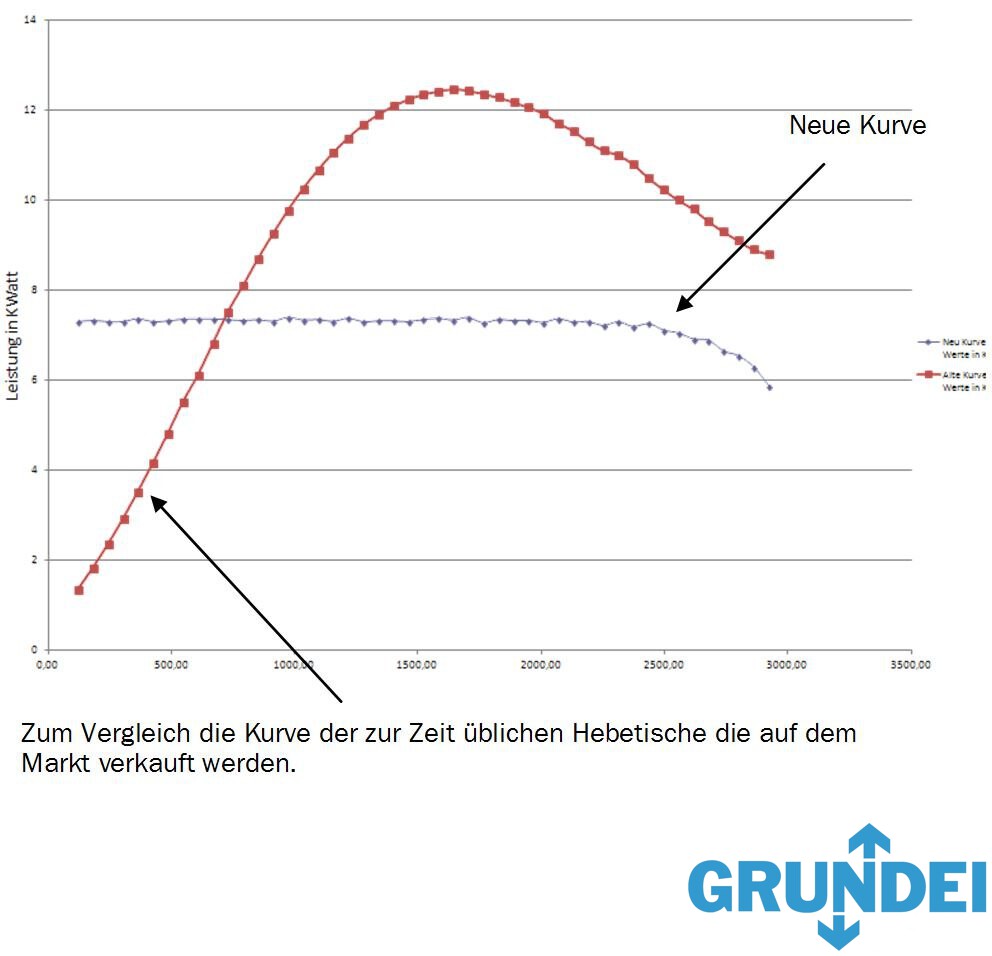

Die Weiterentwicklung des Grundei Riementisches hat eine spezielle Kurvengeometrie ergeben. Diese Kurve bewirkt, dass über den gesamten Hub, Hebetische eine konstante Geschwindigkeit des Oberrahmens haben. Dadurch ist die Leistung, um den Hebetisch zu heben, über den gesamten Hub konstant. Da die Motoren im optimalen Arbeitspunkt arbeiten, wird die installierte Leistung erheblich verringert (um bis zu 40%).
Vorteile des neuen Systems 5.0:
· Konstante Hubgeschwindigkeit
· Abfrage der Hubposition mittels Motorencoder ist möglich
· Gleichmäßige Auslastung der Frequenzumrichter
· Weniger Leistungsaufnahme, es können deutlich kleinere Motoren verwendet werden
· Kleinere Motoren bedeuten weniger Bauraum notwendig, eine Aufstellung unter dem Hebetisch ist möglich. (Auch bei Bauhöhe 285 mm). Bisher mussten die Antriebe neben dem Hebetisch aufgestellt werden.
· Performance Level „D“ kann erreicht werden
· Fangzylinder entfallen , kein Hydrauliköl mehr
· Stabile Übergabe in der ausgefahrenen Position. Eine aufwändige, kosten- und wartungsintensive Absteckung kann entfallen.
